ارتباطات صنعتی؛ زیرساخت تبادل اطلاعات سیستم کنترل

در بسیاری از ماشین‌آلات و خطوط تولید، PLC دیگر یک کنترلر مستقل نیست.

کنترلر باید اطلاعات را با HMI، درایوها، Remote I/O، تجهیزات اندازه‌گیری یا سایر سیستم‌های کنترل مبادله کند.

عملکرد صحیح این ارتباطات برای کنترل و مانیتورینگ سیستم اهمیت زیادی دارد؛ زیرا قطع یا انتقال نادرست داده می‌تواند روی بخشی از فرآیند اثر بگذارد.

طراحی شبکه صنعتی باید بر اساس تجهیزات واقعی، حجم و نوع داده، فاصله تجهیزات، شرایط محیطی و نیازهای سیستم انجام شود.

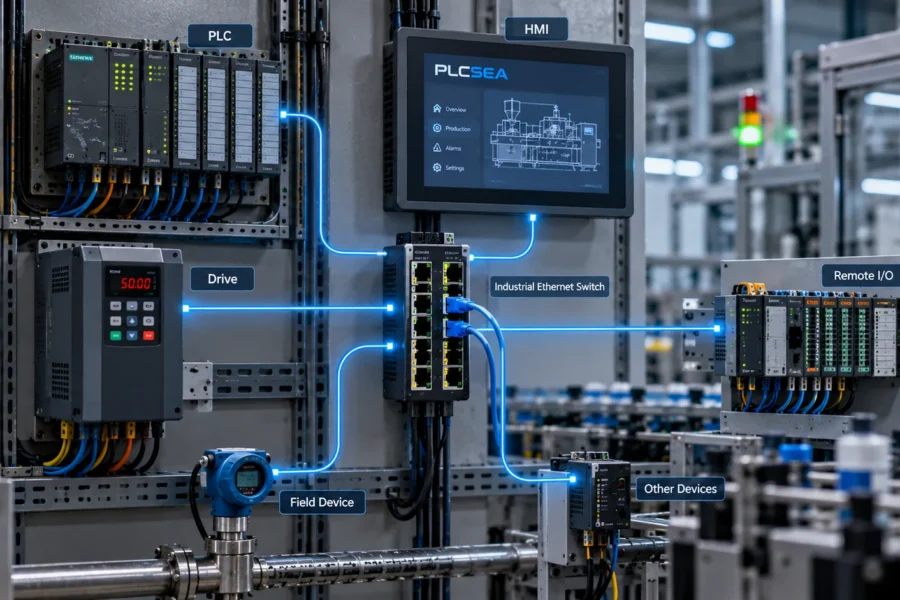

طراحی معماری ارتباطات

قبل از Configuration تجهیزات، باید مشخص شود هر دستگاه با چه تجهیزی و برای چه هدفی ارتباط برقرار می‌کند.

برای مثال یک معماری می‌تواند شامل ارتباط‌های زیر باشد:

PLC ↔ HMI
PLC ↔ Drive
PLC ↔ Remote I/O
PLC ↔ Instrument
PLC ↔ PLC

در پروژه‌های بزرگ‌تر ممکن است چند سطح ارتباطی وجود داشته باشد.

هدف، ایجاد ساختاری است که علاوه بر عملکرد صحیح، عیب‌یابی و توسعه آینده آن نیز قابل مدیریت باشد.

Modbus RTU

Modbus RTU یکی از پروتکل‌هایی است که در بسیاری از تجهیزات صنعتی مبتنی بر ارتباط سریال استفاده می‌شود.

در پیاده‌سازی این ارتباط مواردی مانند:

Master/Client و Slave/Server متناسب با تجهیز
Device Address
Baud Rate
Parity
Data Bits
Stop Bits
Register Mapping
Function Code
Timeout
مدیریت خطای ارتباط

بررسی می‌شوند.

صرف یکسان‌بودن Baud Rate برای ایجاد ارتباط صحیح کافی نیست؛ Mapping داده‌ها و تنظیمات دو طرف نیز باید با مستندات تجهیزات مطابقت داشته باشند.

Modbus TCP

در تجهیزاتی که ارتباط Ethernet دارند، Modbus TCP می‌تواند برای تبادل اطلاعات میان کنترلرها و تجهیزات سازگار استفاده شود.

در این ساختار مواردی مانند:

IP Address
Subnet
Port
Client/Server Configuration
Register Mapping
Timeout
Connection Status

بررسی می‌شوند.

ساختار شبکه باید به شکلی طراحی شود که شناسایی تجهیزات و عیب‌یابی ارتباط در آینده ساده باشد.

ارتباط PLC و HMI

ارتباط PLC و HMI یکی از رایج‌ترین بخش‌های سیستم کنترل است.

HMI برای نمایش وضعیت ماشین و ارسال فرمان‌ها نیاز به تبادل اطلاعات منظم با PLC دارد.

در این ارتباط می‌توان داده‌ها را در گروه‌هایی مانند:

Command
Status
Parameters
Alarm
Diagnostics
Recipe
Process Values

سازمان‌دهی کرد.

ساختار مناسب Tagها و Mapping اطلاعات باعث می‌شود توسعه HMI و برنامه PLC در آینده ساده‌تر شود.

ارتباط PLC و Drive

درایوها می‌توانند از طریق سیگنال‌های سخت‌افزاری یا شبکه با PLC ارتباط داشته باشند.

در ارتباط شبکه‌ای، بسته به قابلیت تجهیزات، اطلاعاتی مانند:

Run Command
Direction
Speed Reference
Ready
Running
Fault
Actual Speed
Diagnostic Data

قابل تبادل هستند.

نوع داده‌های قابل استفاده و روش Mapping کاملاً به Drive، PLC و پروتکل مورد استفاده وابسته است.

Remote I/O

در ماشین‌ها و خطوط گسترده، انتقال تمام سیم‌های سنسورها و عملگرها به یک تابلو مرکزی همیشه بهترین معماری نیست.

Remote I/O می‌تواند نقاط ورودی و خروجی را نزدیک‌تر به تجهیزات فیزیکی قرار دهد و داده‌ها را از طریق شبکه به کنترلر منتقل کند.

در طراحی این ساختار باید تعداد I/O، نوع سیگنال‌ها، شبکه مورد استفاده، شرایط محیطی و رفتار سیستم هنگام قطع ارتباط بررسی شود.

ارتباط با تجهیزات اندازه‌گیری

بسیاری از تجهیزات مانند:

Power Meter
Temperature Controller
Weight Controller
Flow Meter
Pressure Transmitter
دستگاه‌های اندازه‌گیری و کنترل فرآیند

امکان ارتباط دیجیتال با PLC را دارند.

در صورت وجود پروتکل مناسب می‌توان داده‌های موردنیاز را مستقیماً دریافت و در منطق PLC یا HMI استفاده کرد.

قبل از پیاده‌سازی باید مستندات ارتباطی و Register Map تجهیز بررسی شود.

Mapping و ساختار داده

یکی از بخش‌های مهم ارتباطات صنعتی، تعریف ساختار مشخص برای داده‌های مبادله‌شده است.

اگر Mapping بدون نظم انجام شود، عیب‌یابی و توسعه سیستم در آینده دشوار خواهد شد.

بسته به پروژه، داده‌ها می‌توانند به گروه‌هایی مانند Command، Status، Process Data، Alarm و Diagnostics تقسیم شوند.

همچنین نوع داده، Byte/Word Ordering و نحوه تفسیر مقادیر باید بین دو سمت ارتباط مشخص باشد.

مدیریت قطع ارتباط

شبکه صنعتی باید برای شرایطی که ارتباط برقرار نیست نیز رفتار مشخصی داشته باشد.

برای مثال باید تعیین شود:

PLC چگونه قطع ارتباط را تشخیص می‌دهد؟
آیا Alarm ایجاد می‌شود؟
آخرین مقدار دریافت‌شده معتبر باقی می‌ماند؟
خروجی یا فرمان مرتبط چه رفتاری خواهد داشت؟
پس از بازگشت ارتباط چه اتفاقی می‌افتد؟

پاسخ این موارد به نوع تجهیز و فرآیند بستگی دارد و باید در طراحی سیستم مشخص شود.

Diagnostics شبکه

وجود Communication Fault بدون اطلاعات بیشتر، عیب‌یابی را دشوار می‌کند.

در صورت پشتیبانی تجهیزات، وضعیت ارتباط می‌تواند در PLC و HMI مانیتور شود.

اطلاعات Diagnostic می‌تواند برای تشخیص مواردی مانند:

Device Offline
Timeout
Invalid Response
Configuration Error
Data Error

استفاده شود.

هدف این است که تکنسین بتواند محدوده مشکل را سریع‌تر شناسایی کند.

عیب‌یابی مشکلات ارتباطی

مشکل شبکه همیشه نرم‌افزاری نیست.

فرآیند عیب‌یابی ممکن است شامل بررسی:

کابل و Connector
تغذیه تجهیزات
Termination در شبکه‌های مربوط
آدرس تجهیزات
IP Configuration
پارامترهای Serial
Register Mapping
Configuration PLC
Configuration تجهیز
Timeout و Response
وضعیت تجهیزات شبکه

باشد.

بررسی مرحله‌ای کمک می‌کند مشکل بدون تغییرات تصادفی در Configuration پیدا شود.

مستندسازی شبکه

برای نگهداری سیستم، اطلاعات شبکه باید تا حد امکان مستند باشد.

بسته به Scope پروژه، مستندات می‌توانند شامل:

لیست تجهیزات
IP Addressها
Device Addressها
توپولوژی
تنظیمات ارتباطی
Register Map
Mapping داده
Backup Configuration

باشند.

این اطلاعات در زمان توسعه یا عیب‌یابی آینده ارزش زیادی دارند.

این سرویس برای چه پروژه‌هایی مناسب است؟

خدمات شبکه و ارتباطات صنعتی می‌تواند برای:

ماشین‌آلات دارای PLC و HMI
ارتباط PLC و Drive
سیستم‌های Remote I/O
خطوط تولید
سیستم‌های مانیتورینگ
تجهیزات مبتنی بر Modbus
اتصال تجهیزات اندازه‌گیری به PLC
پروژه‌های Retrofit
ارتباط چند کنترلر
رفع مشکلات Communication

استفاده شود.

خروجی پروژه

بسته به Scope پروژه، خروجی می‌تواند شامل طراحی توپولوژی، Configuration تجهیزات، تنظیم ارتباط PLC و تجهیزات، Mapping داده، Diagnostics، تست Communication و مستندسازی تنظیمات شبکه باشد.

پروتکل و معماری نهایی پس از بررسی تجهیزات واقعی و قابلیت‌های آن‌ها تعیین می‌شود.
